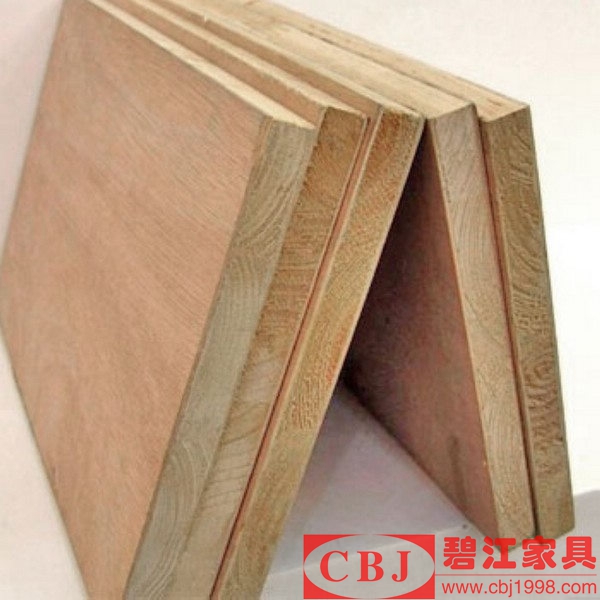

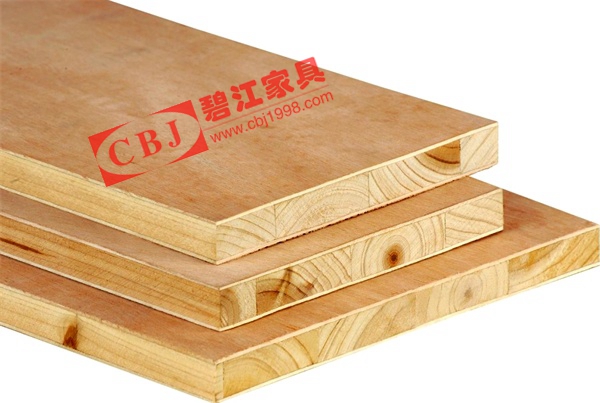

細(xì)木工板俗稱大芯板，是由兩片單板中間膠壓拼接木板而成。細(xì)木工板的兩面膠粘單板的總厚度不得小于3mm。 各類細(xì)木工板的邊角缺損，在公稱幅面以內(nèi)的寬度不得超過5mm，長度不得大于20mm。中間木板是由優(yōu)質(zhì)天然的木板方經(jīng)熱處理（即烘干室烘干）以后，加工成一定規(guī)格的木條，由拼板機(jī)拼接而成。拼接后的木板兩面各覆蓋兩層優(yōu)質(zhì)單板，再經(jīng)冷、熱壓機(jī)膠壓后制成。細(xì)木工板的用處很多，也常用于制作辦公家具。

　　細(xì)木工板優(yōu)點(diǎn)：

    1、細(xì)細(xì)木工板握螺釘力好，強(qiáng)度高，具有質(zhì)堅(jiān)、吸聲、絕熱等特點(diǎn)，細(xì)細(xì)木工板含水率不高，在10%—13%之間，加工簡便，用于家具、門窗及套、隔斷、假墻、暖氣罩、窗簾盒等，用途最為廣泛。

　　2、由于內(nèi)部為實(shí)木條，所以對(duì)加工設(shè)備的要求不高，方便現(xiàn)場(chǎng)施工。　　

細(xì)木工板缺點(diǎn)：

　　1、因細(xì)木工板在生產(chǎn)過程中大量使用尿醛膠，甲醛釋放量普遍較高,環(huán)保標(biāo)準(zhǔn)普遍偏低，這就是為什么大部分細(xì)木工板味道刺鼻的原因。　

    2、目前市面上大部分細(xì)木工板生產(chǎn)時(shí)偷工減料，在拼接實(shí)木條時(shí)縫隙較大，板材內(nèi)部普遍存在空洞，如果在縫隙處打釘，則基本沒有握釘力。

　　3、細(xì)木工板內(nèi)部的實(shí)木條為縱向拼接，故豎向的抗彎壓強(qiáng)度差，長期的受力會(huì)導(dǎo)致板材明顯的橫向變形。

　　4、細(xì)木工板內(nèi)部的實(shí)木條材質(zhì)不一樣，密度大小不一，只經(jīng)過簡單干燥處理，易起翹變形;結(jié)構(gòu)發(fā)生扭曲、變形，影響外觀及使用效果。

　　5、由于細(xì)木工板表面比較粗糙，所以木工現(xiàn)場(chǎng)加工時(shí)，在對(duì)表面的處理時(shí)通常使用大量膠水或油漆，故以此板材制作出的家具極不環(huán)保，這也是裝修時(shí)為什么味道十分刺激的主要原因，此類現(xiàn)場(chǎng)制作的家具是致癌及導(dǎo)致基因突變的罪魁禍?zhǔn)祝瑢?duì)人體的傷害非常的大。

細(xì)木工板的材種有許多種，如楊木、樺木、松木、泡桐等，其中以楊木、樺木為最好，質(zhì)地密實(shí)，木質(zhì)不軟不硬，握釘力強(qiáng)，不易變形，而泡桐的質(zhì)地很輕、較軟、吸收水分大，握釘力差，不易烘干，制成的板材在使用過程中，當(dāng)水分蒸發(fā)后，板材易干裂變形。而硬木質(zhì)地堅(jiān)硬，不易壓制，拼接結(jié)構(gòu)不好，握釘力差，變形系數(shù)大。

本文出自碧江家具官網(wǎng)（www.yndtsw.cn）如有轉(zhuǎn)載，請(qǐng)注明出處。
